Cálculo de fundação em sapata rígida - Exercício 1
Usando o método das Bielas comprimidas dimensione uma sapata rígida para um pilar de seção (20x30) cm, com carga centrada de 40 tf. Sabendo-se que a tensão admissível do solo de 30 tf/m² e o Fck adotado para o concreto é de 20 Mpa.
Solução:
A – Cálculo da área da base da sapata
A área da base da sapata é calculada em função do carregamento majorado em 5% e a tensão admissível do solo.

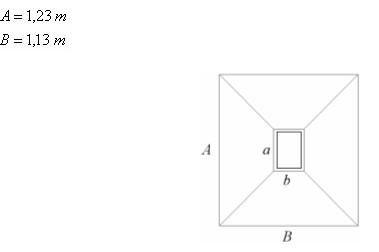

B – Cálculo das dimensões da sapata

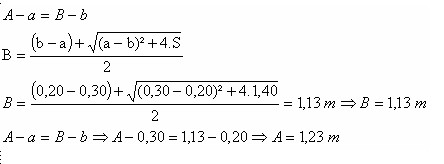

Para termos momentos iguais nas abas da sapata, gerando assim uma economia e uma melhor distribuição dos esforços, iremos usar uma relação homotética entre as dimensões do pilar e as dimensões da sapata.
Portanto:
C – Cálculo da altura útil
De acordo com a NBR 6118/2003, a sapata é considerada rígida sempre que atender a relação:
