Cálculo de fundação em sapata rígida - Exercício 1
D – Verificações

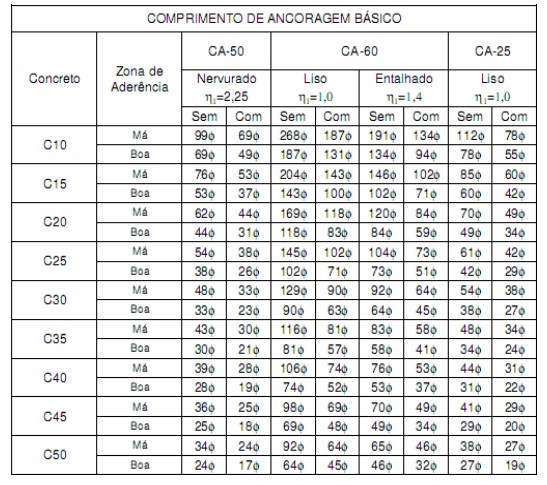

É preciso fazer a verificação entre a altura útil da sapata e o comprimento básico de ancoragem do pilar, de acordo com a tabela abaixo temos:
Verificação 01 - Comprimento de ancoragem
De acordo com a tabela vamos adotar:
- Concreto – C20;
- Zona de aderência – Boa;
- Aço – CA-50 nervurado sem gancho.

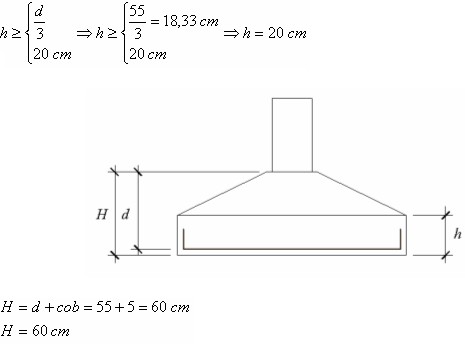

A altura da base da sapata será:

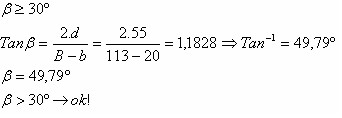

Verificação 02 - Ângulo:

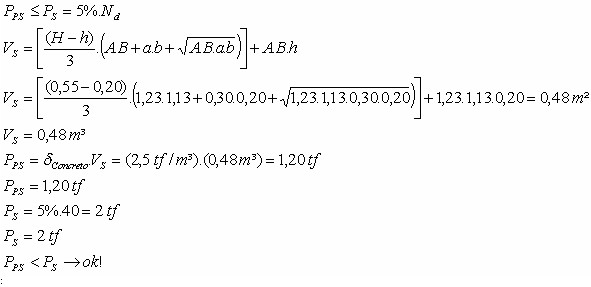

Verificação 03 - Peso próprio:
| Sapata | Carga(tf) | A(m) | B(m) | H(cm) | d(cm) | h(cm) | Volume (m³) |
|---|---|---|---|---|---|---|---|
| S1 | 40 | 1,23 | 1,13 | 60 | 55 | 20 | 0,48 |
