Junção invertida de redução

Junção invertida de redução

SIGNIFICADO DE JUNÇÃO INVERTIDA DE REDUÇÃO

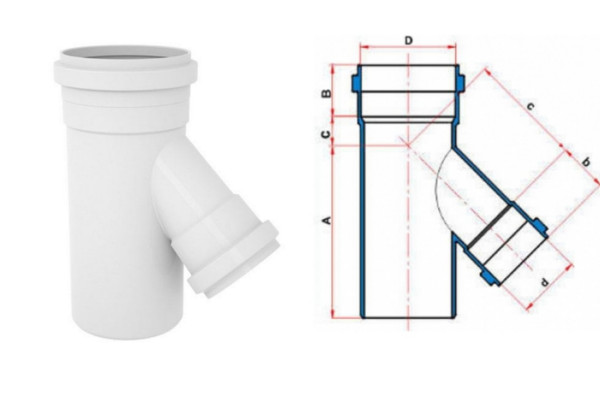

A junção invertida de redução é uma conexão hidráulica utilizada em instalações prediais de esgotos.
A principal aplicação da junção invertida de redução, em uma instalação de esgoto, é formar o cavalete de ventilação, sendo especificamente usada na interligação da coluna de ventilação ao tubo de queda.
Esta junção é "invertida" justamente para impedir que os esgotos, que descem por gravidade, acessem a coluna de ventilação.
A "redução" é necessária quando o tubo de ventilação é de menor diâmetro que o tubo de queda, o que, normalmente é observado na prática.
O que difere a junção invertida da junção simples é que, a última, pode ser usada tanto na vertical como na horizontal, para coletar dois fluxos de esgoto de canalizações que se interligam a 45°C.

Tema associado

Dicionário sobre Instalações hidráulicas

Buscas relacionadas

  • junção invertida 50x50
  • a principal aplicação da junção invertida em uma instalação de esgoto é
  • junção invertida 100x50
  • diferença entre junção simples e junção invertida
  • junção invertida 100x100
